Распайка конденсаторов NVIDIA CMP 170HX для шины PCIe x16
Владелец CMP 170HX рано или поздно замечает несоответствие: карта стоит в полноразмерном слоте, а система сообщает о соединении шириной в четыре линии. Это не сбой платформы и не плохой контакт. Так устройство спроектировано изначально: для двенадцати линий PCIe из шестнадцати на плате не установлены элементы, необходимые для передачи сигнала.
Мы устанавливаем недостающие компоненты в эти цепи, после чего соединение может согласоваться как x16. Пропускная способность интерфейса при том же поколении PCIe вырастает примерно вчетверо. Это уменьшает ограничение при обмене данными между оперативной памятью и картой, хотя результат в конкретной задаче зависит от характера нагрузки. Вычислительной части устройства модификация не касается.
Бесплатная диагностика
- Не включается сервер/компьютер;
- Перегревается видеокарта;
- Низкий FPS;
- Видеокарта не определяется;
- Выключается при нагрузке;
- CMP40HX, CMP50HX, CMP90HX, CMP170HX.
Ремонт видеокарты NVIDIA CMP170HX
Проблемы видеокарты, как аппаратной части, так и программного обеспечения
Сервисный центр по ремонту видеокарт
CMP — отдельная линейка NVIDIA, созданная не для графики, а для вычислений. Устройства этого семейства выпускались в период массового майнинга Ethereum и рассчитывались под алгоритм Ethash. Называть CMP 170HX видеокартой в привычном смысле некорректно: у нее нет видеовыходов, и выводить изображение на монитор она не предназначена.В основе карты лежит архитектура Ampere и процессор семейства GA100, то есть кристалл из вычислительной, а не игровой ветки. Распространенная версия несет 8 ГБ памяти HBM2e. Такая память дает высокую внутреннюю пропускную способность, и именно она была ключевой для Ethash, где работа с памятью значит больше арифметической мощности.
Карта намеренно ограничена производителем, причем на разных уровнях: часть возможностей закрыта драйвером и прошивкой, а канал связи с системой урезан по ширине. Распайка конденсаторов затрагивает только последнее ограничение. Сегодня такие устройства попадают к владельцам с вторичного рынка и применяются для вычислительных задач, где узкий интерфейс мешает сильнее, чем в исходном майнинге.
Диагностика - выявление неисправности
Профессиональная профилактика видеокарты
Корпусной ремонт
Программное устранение сбоев
Компонентный ремонт видеокарты
Апгрейд видеопамяти видеокарты
Как мы работаем?
ЗАЯВКА
ПОДТВЕРЖДЕНИЕ
РЕМОНТ
ОПЛАТА
Почему штатное соединение работает в режиме x4

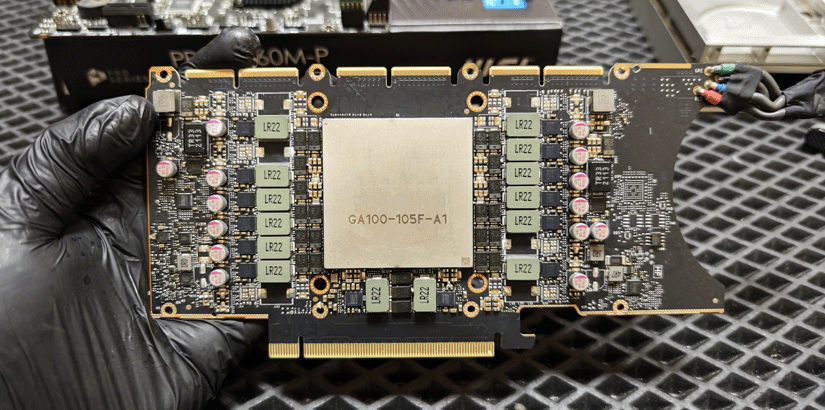

Краевой разъем на плате CMP 170HX имеет полный формат x16: контакты для всех шестнадцати линий физически на месте, и карта нормально входит в стандартный слот. Но наличие контактов еще не означает работающего канала. Каждая линия проходит между разъемом и графическим процессором через собственную цепь, и в этой цепи должны стоять определенные элементы.
Речь о так называемых AC-coupling capacitors — разделительных, или развязывающих, конденсаторах в линиях PCIe. Линия передает высокочастотный дифференциальный сигнал по паре проводников. Конденсаторы обеспечивают развязку по постоянному току и пропускают переменную составляющую сигнала. Если предусмотренный элемент отсутствует, соответствующая цепь остается разомкнутой и линия не участвует в согласовании соединения.
На CMP 170HX эти элементы установлены только для четырех линий, а площадки остальных двенадцати разведены и оставлены пустыми. При включении система опрашивает интерфейс, обнаруживает четыре рабочие линии и согласует соединение по фактическому минимуму. Ни настройки BIOS, ни смена слота, ни другой драйвер ничего не меняют: ограничение физическое, и снимается оно только на самой плате.
Что дает распайка конденсаторов до x16
Документированный вариант модификации предполагает монтаж 24 конденсаторов типоразмера 0402 — по два элемента на каждую из двенадцати неподключенных дифференциальных линий. В открытых материалах указаны емкость 0,22 мкФ, диэлектрик X7R и рабочее напряжение от 16 В. Компоненты миниатюрные: длина корпуса около миллиметра.

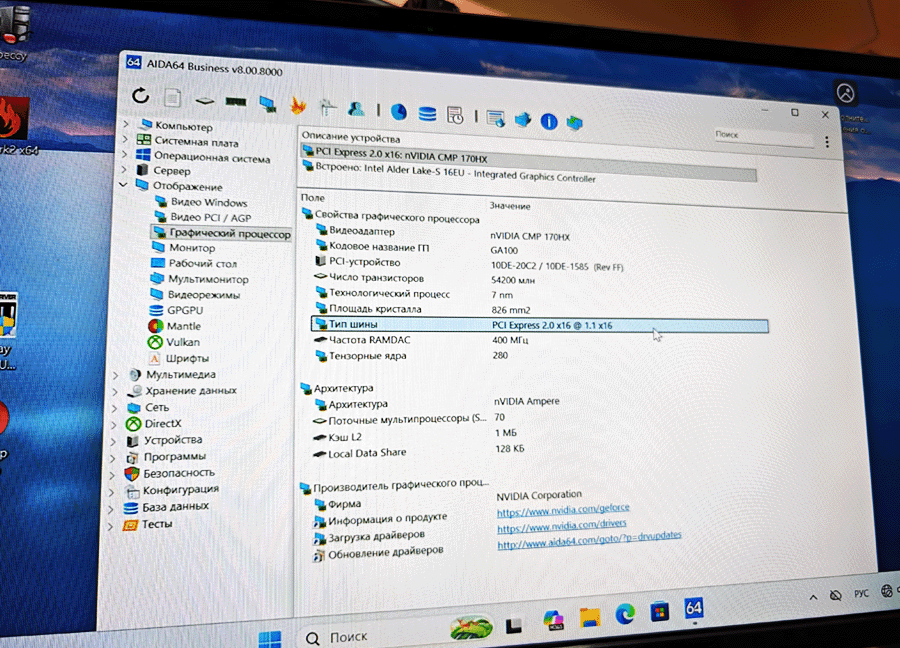

После корректной установки система может определить соединение как PCIe x16: в опубликованном результате диагностика шины показала изменение ширины с x4 на x16 при неизменной скорости 2,5 GT/s. Это основной диагностический результат работы; остальные параметры карты остаются прежними.
Здесь важно развести два понятия. Ширина шины — количество параллельных линий, поколение — скорость передачи по каждой из них. В штатной конфигурации CMP 170HX ограничена первым поколением PCIe, и одна только распайка конденсаторов это не меняет. Карта не превращается в устройство с интерфейсом PCIe 3.0 или 4.0, она получает полную ширину при прежней скорости линии.
Параметры
Ширина соединения
Задействовано линий
Пропускная способность при Gen 1 в одном направлении
Обмен данными между процессором и картой
Поколение PCIe
Рост пропускной способности примерно в четыре раза относится к каналу, а не к производительности графического процессора: число вычислительных блоков, частоты и объем памяти прежние. Насколько расширенный канал превратится в ускорение конкретной задачи, зависит от нагрузки, платформы, драйвера и частоты обмена данными между системной памятью и картой.
Выигрыш заметен там, где данные постоянно перемещаются в обе стороны. Загрузка объемных наборов данных, передача моделей в память карты, возврат промежуточных результатов обратно в систему — во всех этих случаях узкий канал увеличивает не время расчета, а время ожидания.
Отдельная категория — многокарточные сборки. Когда в системе работает несколько ускорителей и обмен идет через центральный процессор, нагрузка на шину суммируется, и четыре линии на каждой карте становятся ограничением. Полная ширина дает больше свободы при распределении задач между устройствами.
Встречается и обратная ситуация. Если расчет почти целиком идет внутри видеопамяти, а обращения к системной памяти редки, эффект от расширения интерфейса окажется скромным: шина в такой нагрузке не была узким местом. Обещать одинаковый прирост во всех программах невозможно.
Показательно, что для исходного назначения карты ширина шины значила немного. Ethash опирается на внутреннюю пропускную способность памяти, а через PCIe передаются небольшие объемы данных, и четырех линий для этого хватало. Вычислительные сценарии, в которых карты используют сейчас, устроены иначе.

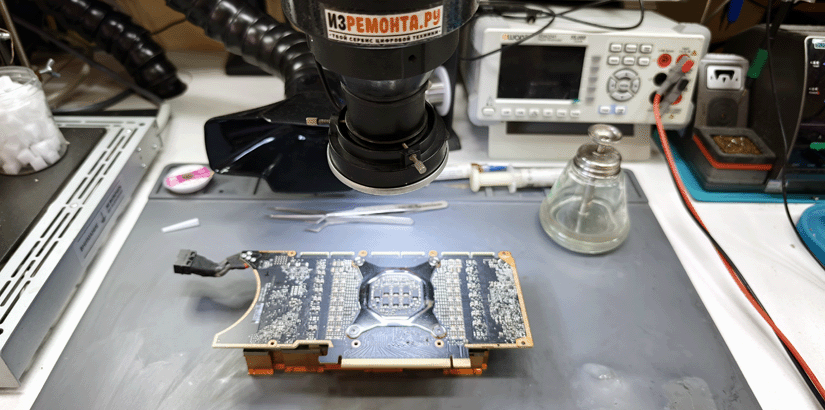

Работа ведется с разобранной картой, под увеличением и с контролем на каждом этапе. Модификация считается выполненной не тогда, когда компоненты установлены, а тогда, когда система подтвердила режим x16 и карта стабильно работает под нагрузкой. Общая последовательность такая:
- Осмотр платы и посадочных площадок: оцениваем состояние текстолита, отсутствие следов прошлых вмешательств и повреждений в зоне монтажа.

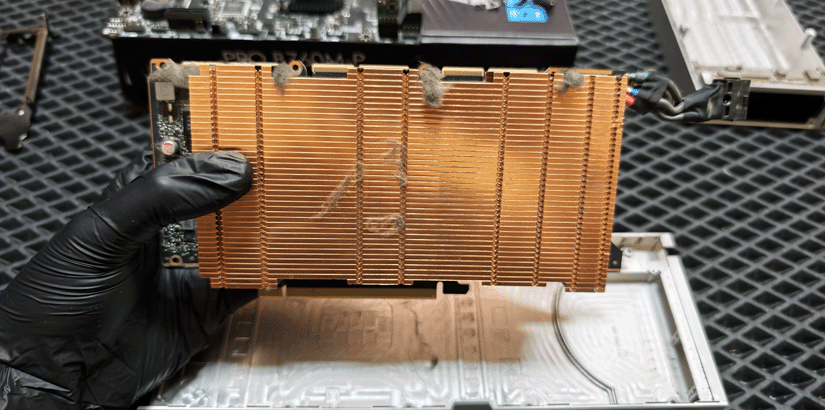

- Разборка и подготовка: снимаем систему охлаждения, очищаем поверхность и открываем доступ к нужному участку платы.

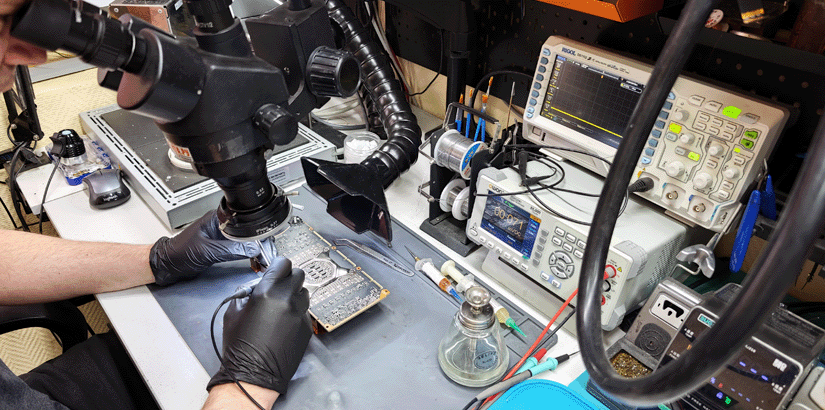

- Установка компонентов: монтируем миниатюрные элементы на пустующие площадки под микроскопом, выдерживая положение каждого корпуса.
- Контроль монтажа: проверяем качество соединений, отсутствие смещений и коротких замыканий между соседними контактами.
- Сборка и проверка: возвращаем охлаждение на место, устанавливаем карту в стенд и смотрим, какая ширина соединения согласована фактически.
Компоненты 0402 сопоставимы по размеру с крупинкой сахара, а расстояние между соседними площадками измеряется долями миллиметра. Элемент легко сместить или посадить с перекосом: визуально это почти незаметно, а линия не заработает. Двадцать четыре установки подряд требуют одинаковой точности на каждой.
Второй фактор — тепло. Многослойная плата и протяженные медные слои отводят тепло от места пайки, поэтому режим прогрева нужно контролировать особенно тщательно. Ошибка может привести к перегреву зоны монтажа, отрыву площадки или повреждению соседних элементов. Восстановление площадки сложнее, чем сама установка компонента.
Третий момент — контроль. Избыток припоя между близко расположенными контактами дает короткое замыкание, которое не всегда видно без увеличения и не обязательно проявляется сразу. Поэтому в нашем сервисе монтаж проверяется до сборки, а окончательный вывод делается после запуска карты.
